Unsere Aufzugsnotruf-Sprechstellen sind als analoge und IP-Varianten verfügbar und erfüllen die Norm EN-81. Sie kommen in Personen-, Lasten- und Feuerwehraufzügen zum Einsatz. Neben der hervorragenden Sprachqualität zeichnen sie sich durch die komplett selbstständige Notrufsimulation und automatische Verfügbarkeitsprüfung aus. Für den Einbau in vorhandene Blenden bieten wir sie auch als Bausatz bzw. Sprechstellen-Kit an.
Aufzugssprechstellen EN81 – IP und Classic

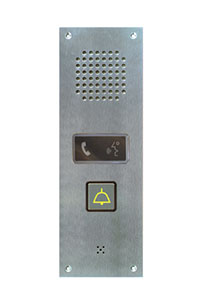

AIP33311-V2
VoIP Aufzugssprech-stelle EN81
- Aufzugsnotruf-Funktionen nach EN81
- Anzeige für abgehenden Ruf, mit gelbem hinterleuchteten Hörersymbol (EN81 Norm)
- Fernbedienbare Notruftaster-Simulation
- Anzeige für Sprechverbindung mit grün hinterleuchtetem Sprachsymbol (EN81 Norm)
- Konfiguration über Web.Interface (IP-Adressen, Überwachung, VoIP-Statistik, Software-Updates)
- Permanente Leitungsüberwachung zwischen IP-Sprechstelle und AlphaCom-IP-Server
- Volle Funktionsüberwachung mittels Tontest und Ruftaster-Fernauslösung
- 1 x Anschlüsse für Funktionstasten oder Überwachungskontakt
- Turbine Technik, dadruch erhöhte Lautsprecher Ausgangsleistung
Auch als analoge Variante verfügbar.
Abmessungen (BxHxT): 90 x 270 x 50 mm
Datenblatt AIP33311-V2 (PDF)

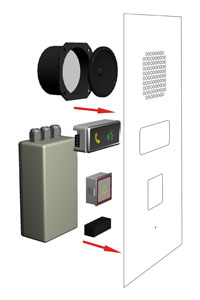

AIP33311-01 V2
VoIP Aufzugssprech-stelle EN81, Bausatz
- Wie AIP33311-V2 jedoch ausgeführt als Montagekit hinter bauseitige Frontplatten oder Paneele
Abmessungen (BxHxT Gehäuse):
82 x 55 x 155 mm
TCIS-1
Turbine-Sprechstelle
- Kompakte, robuste Sprechstelle
- Schutzarten: IP66, IK08
- Digitalverstärker mit 10 Watt
Ausgangsleistung - Schalldruck max. 105 dB mit automatischer Regelung
- Hintergrund Geräuschanalyse und -unterdrückung
- Ideal für Schachtsohle und Kabinendach
Auch als analoge Variante verfügbar.
Abmessungen (BxHxT): 120 x 180 x 70 mm
Datenblatt TCIS-1 (PDF)
TCIS-2
Turbine-Sprechstelle
- Kompakte, robuste Sprechstelle
- Schutzarten: IP66, IK10
- Digitalverstärker mit 10 Watt
Ausgangsleistung - Schalldruck max. 105 dB mit automatischer Regelung
- Hintergrund Geräuschanalyse und -unterdrückung
- Ideal für Schachtsohle und Kabinendach
Auch als analoge Variante verfügbar.
Abmessungen (BxHxT): 120 x 180 x 70 mm
Datenblatt TCIS-2 (PDF)
2111110102 Tisch-/Wandterminal
- VoIP-Sprechstelle für Tischaufstellung, optional ist Wandmontage möglich
- Grafikfähiges LCD Display mit 8 x 20 Zeichen und weißer Hintergrundbeleuchtung
- 4 dynamische Navigationstasten
- 10 frei programmierbare Funktionstasten
- Eingebauter Lautsprecher mit 1,5 Watt Leistung
- Zwei IP-Ethernetports mit eingebautem Switch, PoE-Versorgung und adaptiver Firewall
- Webserver zur Konfiguration
Inklusive hochflexiblem Netzwerkkabel 1,5 m - Optionale Wandhalterung AIP53002
- kompatibel mit ICX-AlphaCom, AlphaCom, IC-EDGE und iPBXs (SIP)
Abmessungen: B168 x H75 x T176 mm
IP-Dual-Display Sprechstelle
- Platzsparendes IP-Terminal für Leitstand- und Sicherheitsanwendungen
- Beleuchtetes Grafikdisplay (formatiert auf 4 x 20 Zeichen) mit Leitstandfunktion, Anruferidentifikation, Bedienerführung und Rufnummernverzeichnis
- Beleuchtetes Zusatzdisplay zur Bedienerführung von 10 Funktionstasten
- 90 frei programmierbare Ziele in 9 Ebenen für die Funktionstasten
- 4 Navigationstasten zur schnellen interaktiven Bedienung
- DSP für OpenDuplex-Funktionalität, Echo- und Geräuschkompensation
- PoE nach IEEE 802.3af Inklusive hochflexiblem Netzwerkkabel 1,5 m
- Auch mit geräuschkompensiertem Elektret-Schwanenhalsmikrofon (7007010), Länge 300 mm, erhältlich
Abmessungen (BxHxT): 72 x 140 x 270 mm
Datenblatt AIP22003 (PDF)
CRM-V-2
IP-Einbau-Terminal
- Anschluss direkt an das IP-Netzwerk; keine
geografischen Einschränkungen - Grakfähiges LCD-Display mit 8 x 20 Zeichen
und Hintergrundbeleuchtung für beste
Lesbarkeit - Weiße Tastenbeleuchtung
- 4 frei programmierbare Funktionstasten (DAK)
- Höchste Audioqualität
- Optionale Handhörer-Variante
- Remote-Software-Upgrade, Konfiguration
und Überwachung - Active-Noise-Cancelling
Abmessungen (BxHxT): 125 x 280 x 30mm
Datenblatt CRM-V-V2 (PDF)
2111150003
ScanTouch CRM
- Multifunktions-Bediengerät mit 7“ kapazitivem Touch-Monitor in Farbe
- Anschluss an das Ethernet (100BASE-TX) mit „Power over Ethernet plus“ ( IEEE802.3at
30 Watt ) - Optionale LWL-Anbindung (100BASE-FX) über 1300nm MM Faser mit separater Stromversorgung 48 VDC möglich
- Integrierter Ethernet-Switch, darüber 2 Ports verfügbar für externe Zusatzeinrichtungen
- Integrierte PC-Hardware mit Intel Prozessor E3815-64Bit, 1.46GHz, 4GB RAM, 64 GB SSD Flash-ROM
- TFT-Farbdisplay mit 300 cd/m², Auflösung 800×480, kapazitiver Touchscreen ( PCT )
- 2 Tastenreihen mit je 6 Tasten oberhalb und unterhalb des Displays zur kontextabhängigen,
taktilen Bedienung - 2 integrierte Lautsprecher mit 2 getrennten Endstufen, Ansteuerung über VoIP-Stream
über Intel HDA Schnittstelle - 2 Anschlüsse für bis zu 4 externe Lautsprecher (aktiv/passiv) über Intel HDA Schnittstelle
- Schwanenhals-Richtmikrofon 300 mm, aktive Geräuschunterdrückung durch DSP möglich, auch im Intercom-Betrieb
- 2 USB-Anschlüsse für optionale Komponenten zum bequemen Einrichten oder Bedienen des Gerätes
- Passive und geräuschlose Entwärmung des Gerätes
Abmessungen: B205 x H79 x T260 mm
Servervarianten für Aufzugsnotruf
AlphaCom IP-Server
Ideal zur Aufrüstung bestehender Aufzugsanlagen, die als analoge
Anwendungen bestehen bleiben oder auf IP umgestellt werden sollen.
- IP-Server für anspruchsvolle Sicherheitsanwendungen
- Ermöglicht den Mischbetrieb von analogen und IP-Sprechstellen
- Je nach Anwendung verschiedene Basisgehäuse
- Anbindung von bis zu 138 analogen oder 552 IP-Sprechstellen
- Integrierte Leitstand- und Sicherheitsfunktionen, digitale Sprachaufzeichnung,
Funktionsüberwachung, off ene Schnittstellen - Zentralenvernetzung über LAN/WAN, WLAN, E1/T1-Link oder Direktverbindung
- Anbindung von Managementsystemen (z.B. Scanvis.Pro), Lautsprecher- und
Brandmeldeanlagen, Videoüberwachungssystemen, Tür-/Torö ner, etc.
ICX-AlphaCom
Ideal für neu aufgesetzte oder sich in Planung be ndende Aufzugsanlagen,
die bauseits bereits auf IP-Technologie basieren.
- Integriertes, intelligentes Kommunikationsgateway für sicherheitskritische Anwendungen
- Betrieb von bis zu 552 IP-Sprechstellen per Gateway
- Vernetzung von bis zu 254 Gateways über über LAN/WAN, WLAN, E1/T1-Link oder
Direktverbindung - Vollständig kompatibel mit bestehenden AlphaCom-Systemen
- Integrierte Leitstand- und Sicherheitsfunktionen, digitale Sprachaufzeichnung,
Funktionsüberwachung, o ffene Schnittstellen - Anbindung von Managementsystemen (z.B. Scanvis.Pro), Lautsprecher- und
Brandmeldeanlagen, Videoüberwachungssysteme, Tür-/Torö ner, etc. - Umweltfreundlich und energiesparend − max. 15 W
- Doppelte Software-Images für Systemstabilität und geringe Ausfallzeiten bei
Software-Upgrades - Auch als Software Plattform ICX-AlphaCom Core verfügbar
DAKSeco
Ideal für standardisierte Alarmierungsaufgaben in kleinen und mittelgroßen
Anwendungen.
- Alarmserver für standardisierte Alarmierungsaufgaben
- Für 20 Aufzüge „out of the box“ einsatzbereit
- Browserbasierte Administration erleichtert Einrichtung und Verwaltung der Prozesse
- Protokollierung aller Prozesse und Statusmeldungen
- Security-Mechanismen zur Anpassung an spezielle Sicherheitsanforderungen
Fernbedienbare Taster
Neben der Systemverfügbarkeit spielen bei sicherheitsrelevanten Kommunikationslösungen auch die mechanischen Komponenten eine wichtige Rolle. Unser patentierter fernbedienbarer Taster wird vom System selbstständig auf seine mechanische Funktionalität geprüft. Dieser Vorgang ersetzt eine manuelle Prüfung durch Personal – eine kostensparende und vor allem die Sicherheit steigernde Maßnahme.
Der Einsatz des fernbedienbaren Tasters ist nicht nur in Aufzugs- und anderen Notrufsprechstellen sinnvoll. Er kann auch an Standorten oder Einrichtungen erfolgen, die ohne Personal und mittels Fernbedienzentrale laufen. Hier wird ein wertvoller Beitrag zur Betriebssicherheit geleistet.
Der Taster ist je nach Sprechstelle und Einsatzzweck in verschiedenen Ausführungen und Größen erhältlich.
MT42-fb
Notruftaster fernbetätigt
- Notruftaster mit V2A-Tastplatte, graviertem, gelbem Glockensymbol und rotem Leuchtring
- Fernbetätigte Funktionsprüfung
- Einfache Befestigung durch Einclipsen, Frontplattenstärke‘:
2-3 mm - Spannungsversorgung für die Fernbetätigung:
20-30 V DC / 300mA
(max. 4 Sek.) - Spannungsversorgung LED-Leuchtring:
12 V AC/DC, 20 mA
Abmessungen: B34 x H34 x T24 mm
B50Q-fb
Notruftaster fernbetätigt
- Notruftaster mit V2A-Tastplatte, geprägtem Glockensymbol und rotem
Leuchtring - Fernbetätigte Funktionsprüfung
- Schraubbefestigung, Bohrung 50 mm, Frontplattenstärke‘:
1-6 mm - Spannungsversorgung für die Fernbetätigung:
20-30 V DC / 500mA
(max. 4 Sek.) - Spannungsversorgung LED-Leuchtring:
12 V AC/DC, 60 mA
Abmessungen: B57 x H57 x T30 mm
RT42-fb
Notruftaster fernbetätigt
- Notruftaster mit V2A-Tastplatte, graviertem, gelbem Glockensymbol und rotem Leuchtring, Durchmesser sichtbarer Teil: 34 mm
- Fernbetätigte Funktionsprüfung
- Einfache Befestigung mit Klemmring, Frontplattenstärke‘:
1,5-8 mm - Spannungsversorgung für die Fernbetätigung: 20-30 V DC / 300mA
(max. 4 Sek.) - Spannungsversorgung LED-Leuchtring:
12 V AC/DC, 20 mA
Abmessungen: D40 x T25 mm
