Unsere Sprechstellen-Kits/Hinterbau-Sprechstellen kommen bei der Anfertigung kundenspezifischer Sprechstellen oder beim Einbau in bereits bestehenden Säulen, Automaten und Blenden zum Einsatz.
Sie ermöglichen es uns, leistungsstarke IP-Features in die bestehende Infrastruktur zu integrieren und so eine bestehende Anlage für erweiterte Anforderungen zu ertüchtigen. Auf diese Weise kombinieren wir hervorragende Sprachqualität und Systemverfügbarkeit mit projektspezifischen Anforderungen an Optik und Handling.
Produktübersicht Sprechstellenkits/Hinterbausprechstellen (PDF)
Leistungsmerkmale im Überblick
- Zur Anfertigung eigener Sprechstellen oder Integration in bestehende Säulen,
Automaten und Blenden - VoIP-Kits bringen High-End Audioqualität in vorhandene Strukturen: Digitalverstärker mit 10 Watt Ausgangsleistung, automatische Lautstärkeanpassung, Hintergrundgeräuschunterdrückung,
Open-Duplex, etc. - Weitere leistungsstarke IP-Features: Leitungs- und Statusüberwachung der Taster, intelligenter zyklischer Selbsttest von Lautsprecher und Mikrofon
- Intelligente I/O zur Steuerung komplexer Rufszenarien und zum Einspielen von Mediadateien
- TK-Interface Lösungen zur Anschaltung von SIP-basierten Telefonanlagen an ELA-/SAA-Anlagen
- Video-Kits bringen zudem HD-Videoqualität in vorhandene Strukturen
- Nahtlose Integration in bestehende Managementsysteme
- ONVIF kompatibel
Sprechstellenkits
TKIS-2
VoIP-Intercom-Modul
Datenblatt TKIS-2 (PDF)
- Zur Anfertigung eigener Sprechstellen oder VoIP-Lautsprecher-Systeme
- High-End Audioqualität: automatische Lautstärkeanpassung, Hintergrund- geräuschunterdrückung, Open-Duplex, etc.
- Digitalverstärker mit 10 Watt Ausgangsleist.
- Programmierbares Steuerrelais
- 6 frei konfigurierbare I/O Ports
- 0 dB Ausgang zu Anschaltung externer Verstärker
- Integrierter Webserver für einfache Konfiguration und Überwachung
- Alle aktuellen Netzwerksicherheitsstandards und adaptive Firewall
- PoE-Versorgung
- Nutzbar als Telefon-Interface für ELA-Anlagen
Abmessungen (BxHxT):
117 x 71 x 32 mm
TKIA-2
Analog over IP Gateway
- Verlängert die analoge Schnittstelle des
TKIS-2 auf bis zu 60 Meter - Hält den IP-Netzwerkanschluss in einem geschützten Bereich
- Verwendet ein Standard CAT5- oder CAT6-Ethernet-Kabel zum Anschluss an die TKIS-2 Analog-over-IP-Sprechstelle
- Kombiniert die Netzwerksicherheit einer analogen Sprechanlage mit den Audiofunktionen einer IP-Sprechanlage
- Inklusive Kabel für den Anschluss an TKIS-2
- Wird zusammen mit TKIS-2 und TCIA-2 verwendet
Abmessungen (BxHxT):
86 x 71 x 32 mm

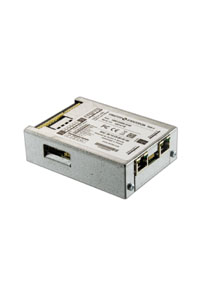

TKIE-2
VoIP Intercom
Extended Kit
Datenblatt TKIE-2 (PDF)
- Zur Anfertigung kundenspezifischer VoIP-Geräte mit erweiterter Funktionalität
- Intelligente Digitale Geräuschunterdrückung
- Automatische Lautstärkeanpassung
- 6 frei definierbare Eingänge/Ausgänge
(z. B. Anschluss Ruftasten/Steuerrelais) - Lautsprecher-Ausgang 10 Watt (Class D) / 8 Ohm
- Line Out (600 Ohm)
- Eingang für Elektretmikrofon
- Line In
- 2 Relaisausgänge (NC+NO+COM) Max: 40VAC/DC,1A
- Zwei RJ45 Ethernetports mit Switch
- Metallgehäuse für Hutschienenmontage nach DIN
- Spannungsversorgung PoE gem. IEEE 802.3af Standard, Class 0 (0.44W bis 12.95 W) oder extern 24V/DC
Abmessungen: B106 x H74 x T30 mm
TKIE-1
VoIP Intercom
Extended Kit
Datenblatt TKIE-1 (PDF)
- Anfertigung kundenspezischer VoIP-Geräte mit erweiterter Funktionalität
- Automatische Lautstärkeanpassung, Hintergrund-Geräuschunterdrückung
- Digitalverstärker mit 10 Watt Ausgangsleist.
- 6 frei konfigurierbare I/O Ports
- 2 Relaisausgänge (NC + NO + COM)
- Max: 250VAC/220VDC, 2A, 60W
- 2 RJ45 Ethernetports mit Switch
- Line-in/Line-out-Konnektivität für Anschluss an Audiogeräte
- Header zum Anschluss von Audio-Zubehör
- Anschluss an Hochleistungs-Relaismodul
- Auf DIN-Schiene montierbar
- Variante mit zusätzlicher 5×5 Keyscan-Matrix:
2111110114 TKIE-3CC VoIP Intercom Extended Kit + Keyscan-Matrix
Abmessungen (BxHxT):
100 x 65 x 25 mm
TKIV+
Turbine Video & VoIP
Intercom Module
Datenblatt TKIV+ (PDF)
- Anfertigung/Ergänzung eigener IP-Videosprechstellen, Help-Points,Parklösungen, Geld-/Verkaufsautomaten etc. um VoIP und Video
- High-End Audioqualität: automatische
Lautstärkeanpassung, Hintergrund-
geräuschunterdrückung, Open-Duplex, etc. - HD-Video mit bis zu 30 Bildern/s in 1440x1080p
- Weitwinkel-Objektiv
ONVIF-Profi l S-konform
MJPEG und H.264 - Steuerung von Relais und I/Os über IP
- Unterstützt ICX-AlphaCom, IC-EDGE und SIP
- Unterstützt eine breite Palette von IP-
Netzwerkstandards - Remote-Software-Upgrade, -Konfiguration und -Überwachung
- Stromversorgung über PoE und PoE+
Abmessungen CPU-Modul (BxHxT): 68×85.9×45 mm
Abmessungen Kamera-Modul (BxHxT): 53x66x19 mm
AIP39001
SIP-Funktionseinheit Notruf
Datenblatt AIP39001 (PDF)
- Bringt IP-Features in bestehende Kommunikations-infrastruktur, z.B. Notrufsäulen
- Top-Audioqualität mit 10W Class D Verstärker, Full-Duplex Echounterdrückung, Audiocodecs
- Intelligente I/O zur Steuerung komplexer Rufszenarien und zum Einspielen von Mediadateien
- Leitungs- und Statusüberwachung der Taster
- Intelligenter, zyklischer Selbsttest von Lautsprecher und Mikrofon
- Nahtlose Integration in bestehende Managementsysteme
Abmessungen (BxHxT):
105 x 230 x 37 mm
TKIE-3CC
VoIP Intercom
Extended Kit Keyscan
Datenblatt TKIE-3cc (PDF)
- IP-Sprechstellenkit mit erweiterter Funktionalität
- Zwei RJ45-Anschlüsse für Ethernet-Verbindungen (mit Switch)
- Zwei Relais (DPDT)
- 6 konfigurierbare I/Os (Eingang, Ausgang oder LED-Steuerung)
- 5×5 Keyscan-Matrix
- Line-in/Line-out-Konnektivität für den Anschluss von Audiogeräten
- Header für den Anschluss von Audiozubehör
- Möglichkeit zum Anschluss eines Hochleistungsrelaismoduls (TA-10)
- Hochwertiger Turbine™-Ausgang mit 10 W Verstärker
- Full Open-Duplex und digitale Rauschunterdrückung
Abmessungen (BxHxT):
100 x 65 x 25 mm

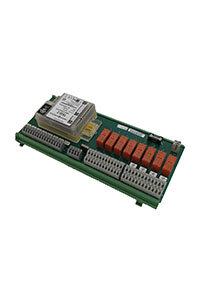

IP-LCM-A
Remote Ein- und Ausgabeeinheit
Datenblatt IP-LCM-A (PDF)
- Erweiterung des Sprechstellenkits TKIS-2, die dem Kit Hochleistungsrelais und robuste Steuereingänge ohne zusätzliche Verkabelung hinzufügt
- 8 Relaisausgänge
- 8 Steuereingänge
- Robuste Steckverbinder für Kabel bis 1,5 mm2 / 16 AWG
- Spannungsversorgung über das TKIS-2-Modul (PoE oder lokale Spannungsversorgung)
- Alle TKIS-2-Funktionen zusätzlich verfügbar
- 1 weiteres Relais
- 6 weitere Steuereingänge
Abmessungen (BxHxT):
270.5 x 125.4 x 66.6 mm
ZMK-1 Mehrzweck-IP-
Intercom-Modul
Datenblatt ZMK-1 (PDF)
- IP-Intercom-Modul zum Bau von Türöffnungshilfen und Informationsterminals
- Anschlussmöglichkeit von Geräten von Drittanbietern wie Touchscreen, Tastatur, Kamera und Mikrofon
- Reduzierte Entwicklungskosten durch offene Standardanschlüsse und Schnittstellen wie USB, HDMI und potentialfreie Kontakte
- Zenitel Audiopräsenz – Kristallklarer Klang
ONVIF-kompatibel - Hohe Sprachqualität durch spezielle Audiofunktionen: automatische Lautstärkeregelung, Schallpegelerkennung und digitale Rauschunterdrückung
- Vollständig Open-Duplex ermöglicht reibungslose Freisprechkommunikation
- Leistungsstarker 15-W-Audioverstärker
Abmessungen (BxHxT):
154 x 71 x 36 mm
AIP93001 ScanEasy-IO Interface
Datenblatt ScanEasy-IO Interface (PDF)
- Universalinterface, z.B. zur Anschaltung von Zutrittskontrollsystemen oder zur Anschaltung von ELA-Anlagen und weiteren Gewerken
- Steuerfunktionalitäten auch Remote möglich
- Kompatibel zu Mediton, AlphaCom, IC-Edge und jeder IPBX über das SIP-Protokoll (u.a.: Avaya zertifiziert und Cisco zertifiziert)
- Im geschlossenen 19 Zoll Gehäuse mit herausgeführten Anschlüssen
- Anschluss über strukturierte Verkabelung min. Cat. 5e
- Stromversorgung über PoE, IEEE 802.3af Standard, Class 0 (0.44W bis 12.95 W)
- Relaisausgang als Umschalter, 3-polig herausgeführt
- 0 dB Audio-Ausgang zum Anschluss eines ELA-Verstärkers
- Lautsprecherausgang zum Anschluss eines Prüflautsprechers, Class D- Verstärker 10 Watt, optimiert zum Anschluss eines 8 Ohm Lautsprecher
Abmessungen (BxHxT):
100 x 65 x 25 mm
AIP93003 ScanMulti-IO Interface
Datenblatt ScanMulti-IO Interface (PDF)
- Universalinterface, z.B. zur Anschaltung von Zutrittskontrollsystemen oder zur Anschaltung von ELA-Anlagen und weiteren Gewerken
- Steuerfunktionen auch Remote möglich
- Kompatibel zu Mediton, Alphacom, IC- Edge und jeder IPBX über das SIP-Protokoll (u.a.: Avaya und Cisco zertifiziert)
- Im geschlossenen 19 Zoll Gehäuse mit herausgeführten Anschlüssen
- Anschluss über strukturierte Verkabelung min Cat. 5e
- Stromversorgung über PoE, IEEE 802.3af Class 0 (0,44W bis 12.95W)
- Relaisausgang als Umschalter, 3-polig herausgeführt
- 0 dB Audio-Ausgang zum Anschluss eines ELA-Verstärkers, (XLR Ausgang / 600 Ohm (3 polige Buchse)
- Lautsprecherausgang zum Anschluss eines Prüflautsprechers, Class-D-Verstärker 10 Watt, optimiert zum Anschluss eines
8 Ohm Lautsprechers - Multi IO-Modul mit 6 Inputs/ Outputs + 1 zusätzlichen Output, Konfigurierung der Ein- und Ausgänge in der Weboberfläche und mittels Schiebeschaltern intern auf dem Mainboard. Ebenso erfolgt die Selektierung der Referenzspannung (Intern/Extern) für die Eingänge über einen Schiebeschalter Konfiguration zur Auslieferung: Die ersten 3 Kanäle sind als Eingänge und die letzten 3 Kanäle als Ausgänge konfiguriert
- Maximal 6 Eingänge, optisch entkoppelt, Spannungsversorgung der Zusatzplatine intern (Werkseinstellung), alternativer Eingang für externe Spannungsversorgung der Eingänge 5 – 50VDC
- oder maximal 7 Ausgänge, potentialfrei
- Systemkabel 5 m zum Anschluss der I/Os an die herausgeführten Steckverbinder, einseitig offenes Ende
Abmessungen (BxHxT):
100 x 65 x 25 mm
Hinterbausprechstellen
Nebenstellen Kit
- Kompletter Bausatz zur Herstellung kundenspezifischer Nebensprechstellen für ICX-AlphaCom XE
- Vandalismusgeschützte Ruftaste
- Hervorragende Audioqualität (10 kHz)
- Externe oder zusätzliche Ruftastenoption
- Enthält Schalttafel 1307, wetterfesten 45-Ohm-Lautsprecher, Elektretmikrofon m. Befestigungsmaterial, einen manipulationssicheren Taster und alles andere notwendige Sprechstellenzubehör
- Erweiterte Überwachungsfunktionen
- Kann bis zu 4 km vom ICX-AlphaCom XE- Audioserver ohne lokale Stromversorgung platziert werden
Abmessungen Printcard (BxHxT):
71 x 90 x 25 mm
MAK1/MAK2
Hinterbausprechstelle
Datenblatt MAK1 (PDF)
Datenblatt MAK2 (PDF)
- MAK1: Für den Einbau hinter vorhandene Blenden, bis zu 3 Ruftasten (potentialfrei), 3. Ruftaste ab Softwarestand AMC08.01 verwendbar
- MAK2: Für den Einbau hinter vorhandenen Blenden als Kompakteinheit im Schaumstoff-teil, bis zu 2 Ruftasten (potentialfrei)
- Anschluss an einen ASLT-Port
- Inkl. Elektretmikrofon in Schaumstoffteil
- Anschlussschnur 0,5 m mit RJ45-Stecker
Abmessungen: B120 x H90 x T40 mm
MAK-2/2
Hinterbausprechstelle
- Für den Einbau hinter vorhandene Blenden
- Anschluss an einen ASLT-Port. Ab Softwarestand
AMC08.28 einsetzbar - Anschlussblock für 2 externe Ruftasten und 2 Relaiskontakte
- 2 Relais (Kontaktbelastung 60 Watt / max. 30 V),
Steuerfunktion programmierbar - Inkl. Elektretmikrofon in Schaumstoffteil
- Anschlussschnur 0,5 m mit RJ45-Stecker
Abmessungen: B120 x H90 x T74 mm
MAK-IP
VoIP-Hinterbau-sprechstelle
Datenblatt MAK-IP (PDF)
- Montage hinter bauseitigen Paneelen
- Inklusive Lautsprecher und Mikrofon
- 3 Anschlüsse für Ruftasten oder Überwachungskontakte
- Vollduplex
- Audioübertragung mit DSP-Regelung
- Webserver zur Konfiguration
- Zwei Ethernetports mit eingebautem Switch
- PoE-Stromversorgung, alternativ 24 V / 500 mA
Abmessungen (BxHxT):
90 x 110 x 60 mm
MICV3
Einbaumodul
Datenblatt MIKV3 (PDF)
- Im Gehäuse mit LED-Fenster
- Zum Anschluss von Elektretmikrofonen/ dynamischen Mikrofonen
- Mit angeschlossenem Elektretmikrofon in Moosgummimanschette (20 x 20 x 15 mm) über 0,5 m Kabel
Abmessungen Gehäuse (BxHxT):
100 x 50 x 25 mm
